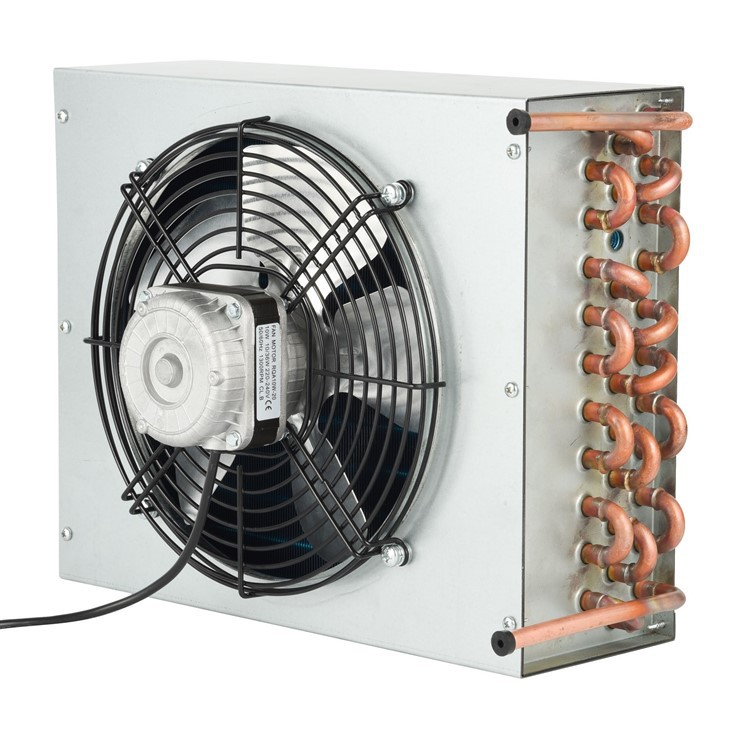

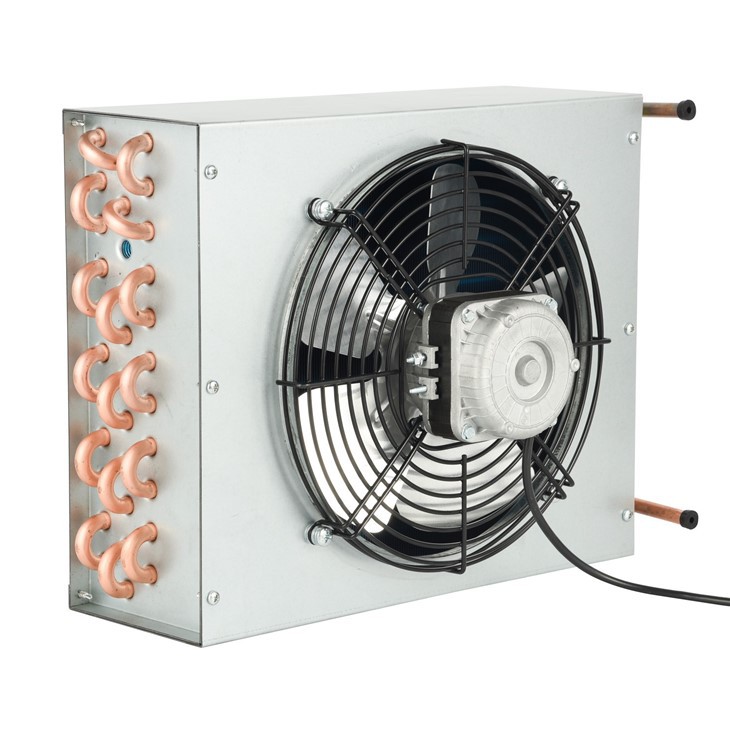

ملفات المكثف للنظام الشمسي

مواصفات ملفات المكثف والمبخر

لا

قطر الأنبوب (مم)

مسافة الثقب/الصف (مم)

نمط الزعانف

مساحة الزعانف (مم)

1

Φ7

21*12.7

زعنفة لوفرد، زعنفة عادية، زعنفة موجة جيبية

1.4~2.0

2

Φ7

21*18.9

زعنفة موجة جيبية، زعنفة مموجة

1.3~1.9

3

Φ7

25*21.65

زعنفة لوفيرد

1.5~3.8

4

Φ9.52

25.4*22

زعنفة وفرد، زعنفة موجة جيبية

1.6~6.35

5

Φ9.52

25.4*22

زعنفة لوفر، زعنفة عادية، زعنفة موجة جيبية

1.6~3.2

6

Φ9.52

25*19

زعنفة لوفر، زعنفة عادية، زعنفة موجة جيبية

1.4~3.2

7

Φ9.52

25*21.65

زعنفة لوفرد، زعنفة تموج على شكل حرف V

2.0~3.8

8

Φ9.52

25*25

زعنفة عادية

1.6~3.2

9

Φ9.52

25*21.65

زعنفة عادية

2.0~6.0

10

Φ9.52

25.4*22

زعنفة لوفرد، زعنفة عادية، زعنفة موجة جيبية

1.6~6.35

11

Φ9.52

31.75*27.5

زعنفة لوفرد، زعنفة عادية، زعنفة موجة جيبية

1.6~6.35

12

Φ12.7

31.75*27.5

زعنفة عادية، زعنفة موجة جيبية، زعنفة تموج V

1.8~6.0

13

Φ12.7

31.75*27.5

زعنفة لوفرد، زعنفة عادية، زعنفة موجة جيبية، زعنفة تموج على شكل حرف V

1.7~2.2

14

Φ12.7

31.75*27.5

زعنفة مموجة

1.6~2.9

15

Φ15.88

38.1*33

زعنفة عادية، زعنفة موجة جيبية، زعنفة تموج V

2~4

1.5~4.1

1.5~4.2

1.5~4.3

1.5~4.4

1.5~4.5

السلسلة 1

السلسلة 2

السلسلة 3

السلسلة 4

قطر الأنبوب

Φ 9.52

Φ9.52

Φ7

Φ 7.94

مساحة الثقب (مم)

25

25.4

20.5

22

مساحة الصف (مم)

21.65

22

12.7

19.05

مادة الأنبوب

النحاس والألومنيوم

النحاس والألومنيوم

النحاس والألومنيوم

النحاس والألومنيوم

نوع الأنبوب

أنبوب أملس
أنبوب مخدد داخلي

أنبوب أملس
أنبوب مخدد داخلي

أنبوب أملس
أنبوب مخدد داخلي

أنبوب أملس
أنبوب مخدد داخلي

سطح الزعانف

لوفر فين
الزعنفة المموجة

زعنفة مسطحة
لوفر فين
الزعنفة المموجة

زعنفة مسطحة
لوفر فين

لوفر فين

نوع الزعنفة

احباط ماء
احباط عارية
احباط النحاس

احباط ماء
احباط عارية

احباط ماء
احباط عارية
احباط الذهبي

احباط ماء
احباط عارية
احباط الذهبي

سمك الزعنفة (مم)

0.095~0.2

0.095~0.2

0.095~0.2

0.095~0.2

مساحة الزعانف (مم)

1.4 ~ 2.3 ملم

1.4 ~ 2.3 ملم

1.1 ~ 1.8 ملم

1.4 ~ 2.0 ملم
